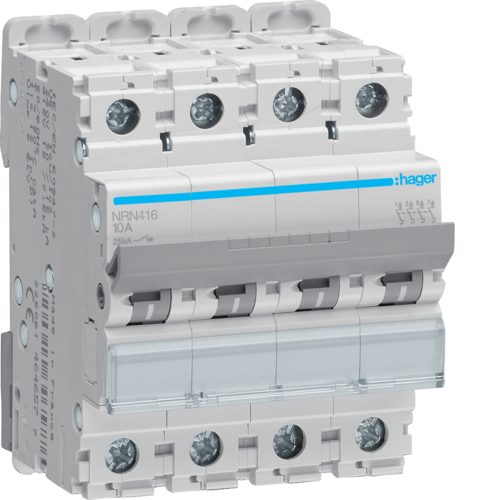

NRN416
Art Nr.: | NRN416 |
Nr. EAN: | 3250614645310 |
Amb.: | 1 u.m. |
Proprietăți tehnice |
Poziție neutră: | fără neutru |
Număr poli protejați: | 4 |
Număr de poli: | 4 P |
Tipul polilor: | 4 P |
Tip de montaj: | Şină DIN |
Curbă: | C |
Comutare simultană N-neutru: | nu |
Sigilabil: | da |
Compatibil pentru montaj pe șină DIN: | da |
Conectare in partea superioară pentru dispozitive modulare: | Terminal aliniat |
Bază de conectare pentru dispozitivele modulare: | Terminal aliniat |
Capacitate nominală de decuplare: | 10 kA |
Tensiune nominală de regim curent alternativ: | 415 V |
Tip tensiune alimentare: | AC |
Tensiune de izolare: | 500 V |
Tensiune max. de exploatare: | 415 V |
Rezistenţa la tensiunea nominală de impuls: | 6000 V |
Curent nominal: | 16 A |
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1: | 7,5 kA |
Valoare minimă/maximă prag funcționare termală AC: | 1,13 / 1,45 In |
Prag de comutare magnet de curent alternativ min./max.: | 5 / 10 In |
Valoare minimă/maximă prag funcționare magnetică DC: | 5 / 15 In |
Valoare minimă/maximă prag funcționare termală DC: | 1,13 / 1,45 In |
Curent nominal -10°C conform IEC 60947: | 21,74 A |
Curent nominal -15°C conform IEC 60947: | 22,15 A |
Curent nominal -20°C conform IEC 60947: | 22,55 A |
Curent nominal -25°C conform IEC 60947: | 22,95 A |
Curent nominal -5°C conform IEC 60947: | 21,32 A |
Curent nominal 0°C conform IEC 60947: | 20,89 A |
Curent nominal 10°C conform IEC 60947: | 20,01 A |
Curent nominal 15°C conform IEC 60947: | 19,55 A |
Curent nominal 20°C conform IEC 60947: | 19,09 A |
Curent nominal 25°C conform IEC 60947: | 18,61 A |
Curent nominal 30°C conform IEC 60947: | 18,12 A |
Curent nominal 35°C conform IEC 60947: | 17,61 A |
Curent nominal 40°C conform IEC 60947: | 17,09 A |
Curent nominal 45°C conform IEC 60947: | 16,55 A |
Curent nominal 5°C conform IEC 60947: | 20,46 A |
Curent nominal 50°C conform IEC 60947: | 16 A |
Curent nominal 55°C conform IEC 60947: | 15,3 A |
Curent nominal 60°C conform IEC 60947: | 14,56 A |
Curent nominal 65°C conform IEC 60947: | 13,78 A |
Curent nominal 70°C conform IEC 60947: | 12,96 A |
Capacitate de rupere Ics 220V AC conform IEC 60947-2: | 15 kA |
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2: | 15 kA |
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3: | 15 kA |
Capacitate de rupere Ics 380V AC conform IEC 60947-2: | 7,5 kA |
Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4: | 7,5 kA |
Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5: | 7,5 kA |
Capacitate de rupere la 1 pol cu 400 V EN 60947-3: | 3 kA |
Capacitate de rupere la 1 pol cu 415 V EN 60947-4: | 3 kA |
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1: | 10 kA |
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1: | 10 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 50 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2: | 50 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2: | 25 kA |
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: | 25 kA |
Capacitatede rupere la funcț. nominală, lcn sub 240V AC conform IEC 60898-1: | 10 kA |
Capacitate nom. de rupere a scurtcircuit lcn sub 415V AC conform IEC 60898-1: | 10 kA |
Capacitate de rupere Ics 220V AC conform IEC 60898-1: | 7,5 kA |
Capacitate de rupere Ics 230V AC conform IEC 60898-1: | 7,5 kA |
Capacitate de rupere Ics 240V AC conform IEC 60898-1: | 7,5 kA |
Capacitate de rupere Ics 380V AC conform IEC 60898-1: | 7,5 kA |
Capacitate de rupere Ics 400V AC conform IEC 60898-1: | 7,5 kA |
Capacitate de rupere Ics 415V AC conform IEC 60898-1: | 7,5 kA |
Capacitate de rupere Icu 220V AC IEC 60947-2: | 50 kA |
Capacitate de rupere Icu 380V AC conform IEC 60947-2: | 25 kA |
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 0,95 |
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 0,9 |
Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 0,85 |
Factor de corecție a declanșării magnetice cu 100Hz: | 1,1 |
Factor de corecție a declanșării magnetice cu 200Hz: | 1,2 |
Factor de corecție a declanșării magnetice cu 400Hz: | 1,5 |
Factor de corecție a declanșării magnetice cu 60Hz: | 1 |
Frecvență: | 50 / 60 Hz |
Pierdere maximă putere pe pol conform standardului produsului: | 3,5 W |
Putere disipată totală în condiţii de curent nominal: | 11,08 W |
Putere disipată per pol: | 2,79 W |
Timp răspuns la declanșare: | 7 ms |
Durata de viaţă electrică în număr de cicluri: | 4000 |
Durată de viaţă mecanică număr operaţiuni de acţionare: | 20000 |
Adâncimea produsului instalat: | 70 mm |
Înălţimea produsului instalat: | 83 mm |
Lăţime produsului instalat: | 70 mm |
Cuplu: | 2,8 Nm |
Tip clemă inferioară dispozitive modulare: | Plastic |
Tip conexiuni inferioare dispozitive modulare: | BIconnect |
Mobilitate dispozitive modulare: | da |
Bază inferioară pentru dispozitivele modulare: | da |
Potrivit pentru montaj încastrat: | da |
Terminale cu șurub pentru conductorul flexibil: | 1 / 25 mm² |
Conex. ieşire şurub cu conductor rigid: | 1 / 35 mm² |
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi: | 1 / 35 mm² |
Montaj terminale cu șurub pentru cablu flexibil: | 1 / 25 mm² |
Stare livrare cleme: | deschis |
Stare de livrare: | deschis |
Poate fi accesorizat: | da |
Port etichetă: | da |
Text standard: | IEC 60947-2 |
Conform directivelor europene WEEE: | afectat |
Tip de protecţie IP: | IP20 |
Temperatură lucru: | -25…70 °C |
Grad de poluare conform IEC 60664 / IEC 60947-2: | 2 |
Clasă de limitare a energiei I²t: | 3 |
Altitudine: | 2000 m |
Protecție împotriva umidității din aer: | pentru toate condiţiile climatice |
Temperatură depozitare/transport: | -25…80 °C |
Temperatură de calibrare: | 50 °C |
Sub rezerva modificărilor tehnice ulterioare
