HMF380

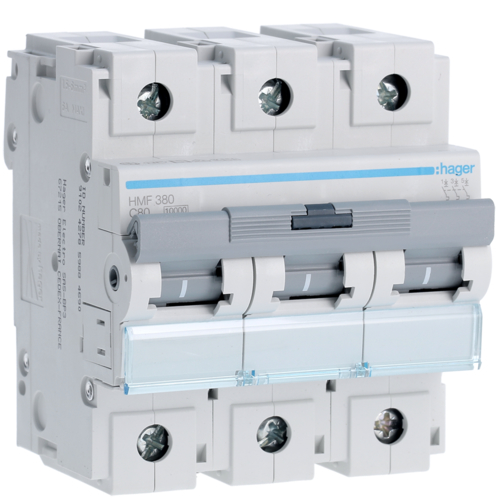

Disjunctor 3P 80A 10kA C

HMF380

Art Nr.:	HMF380 u.m.
Nr. EAN:	3250613231033
Amb.:	1 u.m.

Fișă tehnică produs

Proprietăți tehnice

închide tot

Arhitectură

Număr poli protejați:	3
Număr de poli:	3 P
Tipul polilor:	3 P
Curbă:	C

Funcții

Comutare simultană N-neutru:

Conectivitate

Conectare in partea superioară pentru dispozitive modulare:	Terminal aliniat
Bază de conectare pentru dispozitivele modulare:	Terminal aliniat

Principalele caracteristici electrice

Capacitate nominală de decuplare:	10 kA
Tensiune nominală de regim curent alternativ:	415 V
Tip tensiune alimentare:	AC
Frecvenţă:	50/60 Hz

Voltaj

Tensiune de izolare:	500 V
Rezistenţa la tensiunea nominală de impuls:	6000 V

Curent electric

Curent nominal:	80 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:	7,5 kA
Valoare minimă/maximă prag funcționare termală AC:	1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:	5 / 10 In
Curent nominal -10°C conform IEC 60947:	112 A
Curent nominal -15°C conform IEC 60947:	115 A
Curent nominal -20°C conform IEC 60947:	118 A
Curent nominal -25°C conform IEC 60947:	122 A
Curent nominal -5°C conform IEC 60947:	109 A
Curent nominal 0°C conform IEC 60947:	106 A
Curent nominal 10°C conform IEC 60947:	99,2 A
Curent nominal 15°C conform IEC 60947:	96 A
Curent nominal 20°C conform IEC 60947:	92,8 A
Curent nominal 25°C conform IEC 60947:	89,6 A
Curent nominal 30°C conform IEC 60947:	86,4 A
Curent nominal 35°C conform IEC 60947:	83,2 A
Curent nominal 40°C conform IEC 60947:	80 A
Curent nominal 45°C conform IEC 60947:	77,6 A
Curent nominal 5°C conform IEC 60947:	102 A
Curent nominal 50°C conform IEC 60947:	75,1 A
Curent nominal 55°C conform IEC 60947:	72,6 A
Curent nominal 60°C conform IEC 60947:	70 A
Curent nominal 65°C conform IEC 60947:	67,2 A
Curent nominal 70°C conform IEC 60947:	64,3 A
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:	4,5 kA
Capacitate de rupere la 1 pol cu 415 V EN 60947-4:	4,5 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:	10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:	10 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:	75 %
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:	10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:	10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:	10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:	10 kA

Curent electric/temperatură

Curent nominal -25°C:	115 A
Curent nominal -20°C:	112 A
Curent nominal -15°C:	109 A
Curent nominal -10°C:	106 A
Curent nominal -5°C:	102 A
Curent nominal 0°C:	99,2 A
Curent nominal 5°C:	96 A
Curent nominal 10°C:	92,8 A
Curent nominal 15°C:	89,6 A
Curent nominal 20°C:	86,4 A
Curent nominal 25°C:	83,2 A
Curent nominal 30°C:	80 A
Curent nominal 35°C:	77,6 A
Curent nominal 40°C:	75,1 A
Curent nominal 45°C:	72,6 A
Curent nominal 50°C:	70 A
Curent nominal 55°C:	67,2 A
Curent nominal 60°C:	64,3 A

Factor de corecție

Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:	1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:	0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:	0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:	0,85

Frecvență

Frecvență:

50 / 60 Hz

Putere

Putere disipată totală în condiţii de curent nominal:	20,32 W
Putere disipată per pol:	6,93 W

Rezistență

Durata de viaţă electrică în număr de cicluri:	4000
Durată de viaţă mecanică număr operaţiuni de acţionare:	20000

Dimensiuni

Adâncimea produsului instalat:	70 mm
Înălţimea produsului instalat:	90 mm
Lăţime produsului instalat:	80 mm

Montare

Cuplu:	3,5 până la 5 Nm
Tip clemă de susținere pentru dispozitivele modulare:	Plastic
Tip clemă inferioară dispozitive modulare:	Plastic
Mobilitate dispozitive modulare:	da
Bază inferioară pentru dispozitivele modulare:	da

Conexiune

Terminale cu șurub pentru conductorul flexibil:	1 / 50 mm²
Conex. ieşire şurub cu conductor rigid:	1 / 70 mm²
Diametrul conexiunii cu conductor flexibil:	50 mm²
Diametrul conexiunii cu conductor rigid:	70 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:	1 / 70 mm²
Montaj terminale cu șurub pentru cablu flexibil:	1 / 50 mm²
Secțiune cablu rigid pentru terminale cu șurub:	1 / 70 mm²
Secțiune cablu flexibil pentru terminale cu șurub:	1 / 50 mm²
Tip de conexiune:	Mufă cu sistem de compensare integrat
