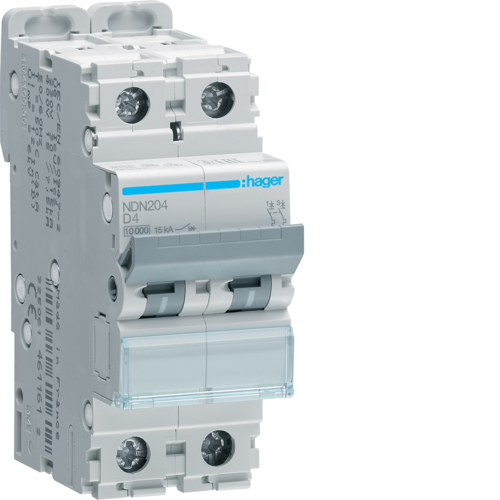

NDN204
NDN204
; "NDN204")
; "Scheme de circuit Disjunctor 2 poli, curbă D")
| Art Nr.: | NDN204 |
| Nr. EAN: | 3250614611575 |
| Amb.: | 6 u.m. |
Proprietăți tehnice |
închide tot
deschise| Poziție neutră: | fără neutru |
| Număr poli protejați: | 2 |
| Număr de poli: | 2 P |
| Tipul polilor: | 2 P |
| Tip de montaj: | Şină DIN |
| Curbă: | D |
| Comutare simultană N-neutru: | nu |
| Compatibil pentru montaj pe șină DIN: | da |
| Conectare in partea superioară pentru dispozitive modulare: | Terminal aliniat |
| Bază de conectare pentru dispozitivele modulare: | Terminal aliniat |
| Capacitate nominală de decuplare: | 10 kA |
| Tensiune nominală de regim curent alternativ: | 400 V |
| Tip tensiune alimentare: | AC |
| Tensiune de izolare: | 500 V |
| Rezistenţa la tensiunea nominală de impuls: | 6000 V |
| Tensiune minimă de prag (Ue min): | 12 V |
| Curent nominal: | 4 A |
| Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1: | 7,5 kA |
| Valoare minimă/maximă prag funcționare termală AC: | 1,13 / 1,45 In |
| Prag de comutare magnet de curent alternativ min./max.: | 10 / 14,4 In |
| Valoare minimă/maximă prag funcționare magnetică DC: | 15 / 30 In |
| Valoare minimă/maximă prag funcționare termală DC: | 1,13 / 1,45 In |
| Curent nominal -10°C conform IEC 60947: | 5,63 A |
| Curent nominal -15°C conform IEC 60947: | 5,75 A |
| Curent nominal -20°C conform IEC 60947: | 5,86 A |
| Curent nominal -25°C conform IEC 60947: | 5,97 A |
| Curent nominal -5°C conform IEC 60947: | 5,52 A |
| Curent nominal 0°C conform IEC 60947: | 5,4 A |
| Curent nominal 10°C conform IEC 60947: | 5,15 A |
| Curent nominal 15°C conform IEC 60947: | 5,02 A |
| Curent nominal 20°C conform IEC 60947: | 4,89 A |
| Curent nominal 25°C conform IEC 60947: | 4,75 A |
| Curent nominal 30°C conform IEC 60947: | 4,61 A |
| Curent nominal 35°C conform IEC 60947: | 4,46 A |
| Curent nominal 40°C conform IEC 60947: | 4,32 A |
| Curent nominal 45°C conform IEC 60947: | 4,16 A |
| Curent nominal 5°C conform IEC 60947: | 5,27 A |
| Curent nominal 50°C conform IEC 60947: | 4 A |
| Curent nominal 55°C conform IEC 60947: | 3,83 A |
| Curent nominal 60°C conform IEC 60947: | 3,66 A |
| Curent nominal 65°C conform IEC 60947: | 3,47 A |
| Curent nominal 70°C conform IEC 60947: | 3,28 A |
| Capacitate de rupere Ics 220V AC conform IEC 60947-2: | 15 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2: | 15 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3: | 15 kA |
| Capacitate de rupere Ics 380V AC conform IEC 60947-2: | 7,5 kA |
| Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4: | 7,5 kA |
| Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5: | 7,5 kA |
| Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1: | 10 kA |
| Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1: | 10 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 30 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2: | 30 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2: | 15 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: | 15 kA |
| Capacitatede rupere la funcț. nominală, lcn sub 240V AC conform IEC 60898-1: | 10 kA |
| Capacitate nom. de rupere a scurtcircuit lcn sub 415V AC conform IEC 60898-1: | 10 kA |
| Capacitate de rupere Ics 220V AC conform IEC 60898-1: | 7,5 kA |
| Capacitate de rupere Ics 230V AC conform IEC 60898-1: | 7,5 kA |
| Capacitate de rupere Ics 240V AC conform IEC 60898-1: | 7,5 kA |
| Capacitate de rupere Ics 380V AC conform IEC 60898-1: | 7,5 kA |
| Capacitate de rupere Ics 400V AC conform IEC 60898-1: | 7,5 kA |
| Capacitate de rupere Ics 415V AC conform IEC 60898-1: | 7,5 kA |
| Capacitate de rupere Icu 220V AC IEC 60947-2: | 30 kA |
| Capacitate de rupere Icu 380V AC conform IEC 60947-2: | 15 kA |
| Curent nominal -25°C: | 5,18 A |
| Curent nominal -20°C: | 5,09 A |
| Curent nominal -15°C: | 4,99 A |
| Curent nominal -10°C: | 4,89 A |
| Curent nominal -5°C: | 4,79 A |
| Curent nominal 0°C: | 4,68 A |
| Curent nominal 5°C: | 4,58 A |
| Curent nominal 10°C: | 4,47 A |
| Curent nominal 25°C: | 4,12 A |
| Curent nominal 30°C: | 4 A |
| Curent nominal 35°C: | 3,87 A |
| Curent nominal 40°C: | 3,74 A |
| Curent nominal 45°C: | 3,61 A |
| Curent nominal 50°C: | 3,47 A |
| Curent nominal 55°C: | 3,33 A |
| Curent nominal 60°C: | 3,17 A |
| Curent nominal 65°C: | 3,01 A |
| Curent nominal 70°C: | 2,85 A |
| Factorul de corecție curentul nominal pentru 2 dispozitive alăturate: | 1 |
| Factorul de corecție curent nominal pentru 3 dispozitive alăturate: | 0,95 |
| Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate: | 0,9 |
| Factorul de corecție curent nominal pentru 6 dispozitive alăturate: | 0,85 |
| Factor de corecție a declanșării magnetice cu 100Hz: | 1,1 |
| Factor de corecție a declanșării magnetice cu 200Hz: | 1,2 |
| Factor de corecție a declanșării magnetice cu 400Hz: | 1,5 |
| Factor de corecție a declanșării magnetice cu 60Hz: | 1,1 |
| Frecvență: | 50 / 60 Hz |
| Pierdere maximă putere pe pol conform standardului produsului: | 3 W |
| Putere disipată totală în condiţii de curent nominal: | 5,36 W |
| Putere disipată per pol: | 2,71 W |
| Durata de viaţă electrică în număr de cicluri: | 4000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 20000 |
| Adâncimea produsului instalat: | 70 mm |
| Înălţimea produsului instalat: | 83 mm |
| Lăţime produsului instalat: | 35 mm |
| Cuplu: | 2,8 Nm |
| Tip clemă inferioară dispozitive modulare: | Plastic |
| Tip conexiuni inferioare dispozitive modulare: | BIconnect |
| Mobilitate dispozitive modulare: | da |
| Bază inferioară pentru dispozitivele modulare: | da |
| Potrivit pentru montaj încastrat: | da |
| Terminale cu șurub pentru conductorul flexibil: | 1 / 25 mm² |
| Conex. ieşire şurub cu conductor rigid: | 1 / 35 mm² |
| Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi: | 1 / 35 mm² |
| Montaj terminale cu șurub pentru cablu flexibil: | 1 / 25 mm² |
| Stare livrare cleme: | închis |
| Stare de livrare: | deschis |
| Poate fi accesorizat: | da |
| Port etichetă: | da |
| Text standard: | EN 60898-1, IEC 60947-2 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP20 |
| Temperatură lucru: | -25…70 °C |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 2 |
| Altitudine: | 2000 m |
| Temperatură depozitare/transport: | -25…80 °C |
| Temperatură de calibrare: | 50 °C |
Sub rezerva modificărilor tehnice ulterioare
