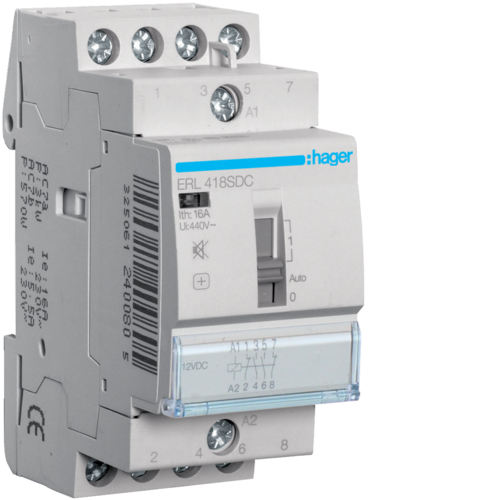

ERL418SDC
Releu comandă silențios, 16A, 2ND+2NC, 12VDC
ERL418SDC
| Art Nr.: | ERL418SDC |
| Nr. EAN: | 3250612230587 |
| Amb.: | 6 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | releu |
| Tensiune nominală de regim curent alternativ: | 400 V |
| Tensiune de izolare: | 440 V |
| Tensiune de comandă curent continuu: | 12 V |
| Rezistenţa la tensiunea nominală de impuls: | 4 kV |
| Curent nominal: | 16 A |
| Curent termic nominal în afara carcaselor: | 16 A |
| Curent permanent acceptat în AC7A: | 16 A |
| Curent permanent acceptat în AC7B: | 5,5 A |
| Putere absorbită la pornire: | 2,8 VA |
| Consum în regim de aşteptare: | 2,8 VA |
| Putere disipată totală în condiţii de curent nominal: | 4,8 W |
| Putere disipată per contact: | 1 W |
| Pierdere de putere pe bobină: | 2,8 W |
| Capacitate comutare la 230V în AC7A: | 3 kW |
| Grad de contact la 230V în AC7B: | 570 W |
| Grad de contact la 400V în AC7B: | 8,9 kW |
| Capacitate comutare la 400V în AC7B: | 1,7 kW |
| Timp răspuns la declanșare: | 15 ms |
| Timp de răspuns la anclașare: | 25 ms |
| Durata de viaţă electrică în număr de cicluri: | 30000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 100000 |
| Adâncimea produsului instalat: | 60 mm |
| Înălţimea produsului instalat: | 83 mm |
| Lăţime produsului instalat: | 35,75 mm |
| Putere maximă lămpi fluorescente paralele: | 490 VA |
| în dublu circuit: | 1200 VA |
| Încărcare maximă lampă fluorescentă: | 570 VA |
| Sarcina max. a becurilor cu incandescenţă: | 1100 W |
| Cuplu: | 1,2 Nm |
| Diametrul conexiunii cu conductor flexibil: | 1 - 6 mm² |
| Diametrul conexiunii cu conductor rigid: | 1 - 10 mm² |
| Tipul contactelor: | 2Ö+2S |
| Numărul contactelor pentru sistemele de deschidere: | 2 |
| Număr contacte ND: | 2 |
| Poate fi accesorizat: | da |
| Funcționare locală/funcționare manuală: | da |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP2X |
| Temperatură lucru: | -10…50 °C |
| Temperatură depozitare/transport: | -40…80 °C |
- ERL418SDC
ERL418SDC
Sub rezerva modificărilor tehnice ulterioare
