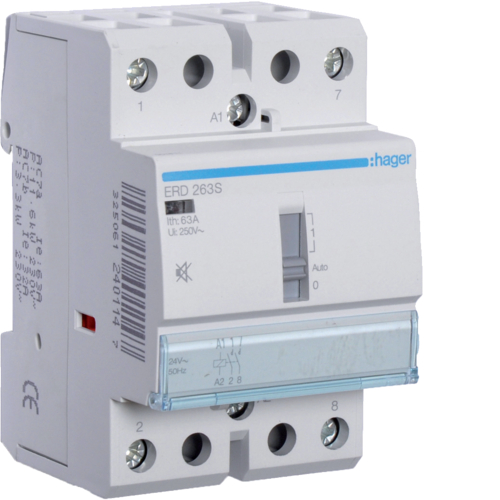

ERD263S
Releu comandă silențios, 63A, 2ND 24V
ERD263S
| Art Nr.: | ERD263S |
| Nr. EAN: | 3250612400348 |
| Amb.: | 4 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | releu |
| Număr de poli: | 2 P |
| Tensiune nominală de regim curent alternativ: | 400 V |
| Frecvenţă: | 50/60 Hz |
| Tensiune de izolare: | 440 V |
| Tensiune de comandă curent continuu: | 24 V |
| Tensiune de comandă curent alternativ: | 24 V |
| Rezistenţa la tensiunea nominală de impuls: | 4 kV |
| Curent nominal: | 63 A |
| Curent termic nominal în afara carcaselor: | 63 A |
| Curent permanent acceptat în AC7A: | 63 A |
| Curent permanent acceptat în AC7B: | 32 A |
| Putere absorbită la pornire: | 4,5 W |
| Consum în regim de aşteptare: | 4,5 W |
| Putere disipată totală în condiţii de curent nominal: | 14,5 W |
| Putere disipată per contact: | 5 W |
| Pierdere de putere pe bobină: | 4,5 W |
| Capacitate comutare la 230V în AC7A: | 11,6 kW |
| Grad de contact la 230V în AC7B: | 3,3 kW |
| Grad de contact la 400V în AC7B: | 35 kW |
| Capacitate comutare la 400V în AC7B: | 7,8 kW |
| Timp răspuns la declanșare: | 20 ms |
| Timp de răspuns la anclașare: | 25 ms |
| Rezistența înfășurării: | 95 Ω |
| Durata de viaţă electrică în număr de cicluri: | 30000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 1000000 |
| Adâncimea produsului instalat: | 60 mm |
| Înălţimea produsului instalat: | 85 mm |
| Lăţime produsului instalat: | 54 mm |
| Putere maximă lămpi fluorescente paralele: | 2100 VA |
| în dublu circuit: | 4700 VA |
| Încărcare maximă lampă fluorescentă: | 3000 VA |
| Sarcina max. a becurilor cu incandescenţă: | 6500 W |
| Cuplu: | Bobină: 2,5Nm; Putere: 3,5 Nm |
| Diametrul conexiunii cu conductor flexibil: | 1,5 - 16 mm² |
| Diametrul conexiunii cu conductor rigid: | 1,5 - 25 mm² |
| Număr de contacte: | 2 |
| Tipul contactelor: | 2S |
| Tip de conexiune: | Tehnică de înfiletare |
| Poate fi accesorizat: | da |
| Funcționare locală/funcționare manuală: | da |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP2X |
| Clasă de protecţie: | Clasa de protecţie II |
| Temperatură lucru: | -10…50 °C |
| Temperatură depozitare/transport: | -40…80 °C |
- ERD263S
ERD263S
Sub rezerva modificărilor tehnice ulterioare
