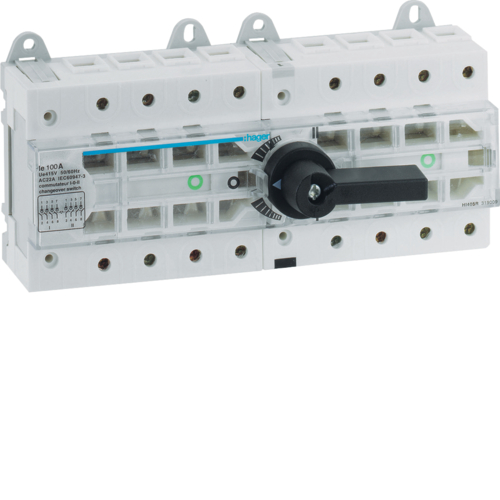

HI405R
Inversor modular sursă , 100A, 4P
HI405R
; "HI405R Inversor modular sursă , 100A, 4P")
; "Scheme de circuit Comutator manual"){kind=small}
| Art Nr.: | HI405R |
| Nr. EAN: | 3250613190088 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | Strângere scurtă |
| Număr de poli: | 4 P |
| Tipul polilor: | 4 P |
| Tip caz: | Fixare permanentă |
| Comutator reversibil: | da |
| Motor integrat: | nu |
| Tensiune nominală de regim curent alternativ: | 380 / 690 V |
| Frecvenţă: | 50/60 Hz |
| Tensiune de izolare: | 800 V |
| Rezistenţa la tensiunea nominală de impuls: | 8000 V |
| Tensiune nominală de lucru în DC: | 220 V |
| Evaluare funcționare curent în AC21 categoria B: | 100 A |
| Curent permanent acceptat în AC22A: | 100 A |
| Curent nominal: | 100 A |
| Curent scurtcircuit pentru siguranțe gl-gG: | 100 kA |
| Rezistență curent de scurtă durată 1S: | 2,5 kA |
| Curent termic nominal în afara carcaselor: | 100 A |
| Evaluare funcționare curent în AC21 categoria A: | 63 A |
| Curent permanent acceptat în AC22B: | 100 A |
| Evaluare funcționare curent în AC23 categoria A: | 63 A |
| Curent permanent acceptat în AC23B: | 100 A |
| Putere sub 440/500V 50Hz: | 63 kW |
| Ieșire sub 660V 50 Hz: | 33 kW |
| Putere activă 380/415 V, 50 Hz: | 51 kW |
| Putere disipată totală în condiţii de curent nominal: | 9,3 W |
| Putere disipată per pol: | 3,1 W |
| Capacitate de comutare la 400 V în AC1: | 65 kW |
| durabilitate electrică la sarcină nominală în AC21: | 1000 |
| durabilitate electrică la sarcină nominală în AC22: | 300 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 10000 |
| Intercuplabil: | da |
| Diametrul conexiunii cu conductor rigid: | 4 - 50 mm² |
| Tip de conexiune: | Tehnică de înfiletare |
| Motor opțional: | nu |
| Text standard: | IEC 60947-3 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP20 |
| Temperatură lucru: | -20…70 °C |
| Protecție împotriva umidității din aer: | da conform IEC 68-2-30 |
| Temperatură depozitare/transport: | -40…65 °C |
Sub rezerva modificărilor tehnice ulterioare
