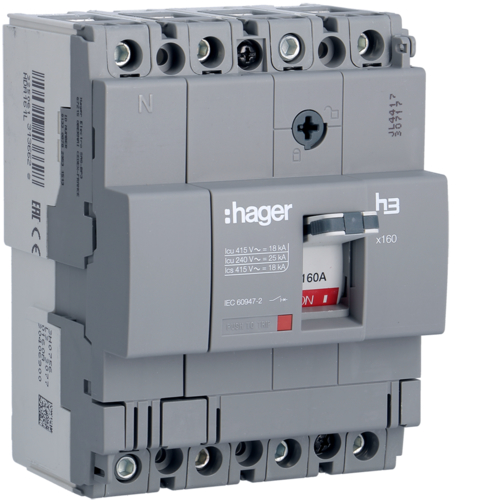

HDA161L
HDA161L
| Art Nr.: | HDA161L |
| Nr. EAN: | 3250613136628 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | Comutare |
| Număr poli protejați: | 4 |
| Număr de poli: | 4 P |
| Tipul polilor: | 4P4D |
| Tip caz: | Fixare permanentă |
| Dispozitiv complet cu unitate de protecție: | da |
| Protecție integrală a defectelor la pământ: | nu |
| Compatibil pentru montaj pe șină DIN: | da |
| Motor integrat: | nu |
| Tensiune nominală de regim curent alternativ: | 220 / 415 V |
| Frecvenţă: | 50/60 Hz |
| Tensiune de izolare: | 690 V |
| Rezistenţa la tensiunea nominală de impuls: | 8 kV |
| Cu eliberare sub tensiune: | nu |
| Curent nominal: | 160 A |
| Plajă de reglare sistem termic: | 1 |
| Curent nominal 10°C conform IEC 60947: | 187,2 A |
| Curent nominal 15°C conform IEC 60947: | 184 A |
| Curent nominal 20°C conform IEC 60947: | 180,7 A |
| Curent nominal 25°C conform IEC 60947: | 177,4 A |
| Curent nominal 30°C conform IEC 60947: | 174,1 A |
| Curent nominal 35°C conform IEC 60947: | 170,7 A |
| Curent nominal 40°C conform IEC 60947: | 167,2 A |
| Curent nominal 45°C conform IEC 60947: | 163,6 A |
| Curent nominal 50°C conform IEC 60947: | 160 A |
| Curent nominal 55°C conform IEC 60947: | 156,2 A |
| Curent nominal 60°C conform IEC 60947: | 152,4 A |
| Curent nominal 65°C conform IEC 60947: | 148,5 A |
| Curent nominal 70°C conform IEC 60947: | 144,4 A |
| Capacitate de rupere Ics 220V AC conform IEC 60947-2: | 25 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2: | 25 kA |
| Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3: | 25 kA |
| Capacitate de rupere Ics 380V AC conform IEC 60947-2: | 18 kA |
| Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4: | 18 kA |
| Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5: | 18 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2: | 25 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2: | 25 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2: | 18 kA |
| Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: | 18 kA |
| Capacitate de rupere Icu 380V AC conform IEC 60947-2: | 18 kA |
| Frecvență: | 50 / 60 Hz |
| Putere disipată totală în condiţii de curent nominal: | 43,8 W |
| Putere disipată per pol: | 14,6 W |
| Durata de viaţă electrică în număr de cicluri: | 1000 |
| Durată de viaţă mecanică număr operaţiuni de acţionare: | 4000 |
| Adâncimea produsului instalat: | 68 mm |
| Înălţimea produsului instalat: | 130 mm |
| Lăţime produsului instalat: | 100 mm |
| Cuplu: | 6 Nm |
| Montare pe șină DIN cu adaptor opțional: | nu |
| Diametrul conexiunii cu conductor flexibil: | 4 - 70 mm² |
| Diametrul conexiunii cu conductor rigid: | 4 - 95mm² |
| Conexiune: | Conexiune frontală |
| Tip de conexiune: | Tehnică de înfiletare |
| Domeniu de reglaj magnetic: | 1600 A |
| Motor opțional: | nu |
| Poate fi accesorizat: | da |
| Text standard: | IEC 60947-2 |
| Conform directivelor europene WEEE: | afectat |
| Tip de protecţie IP: | IP4X |
| Grad de poluare conform IEC 60664 / IEC 60947-2: | 3 |
| Altitudine: | 2000 m |
| Temperatură de calibrare: | 50 °C |
- HDA161L
HDA161L
Sub rezerva modificărilor tehnice ulterioare
