EV106
Televariator pilot 1-10V
EV106

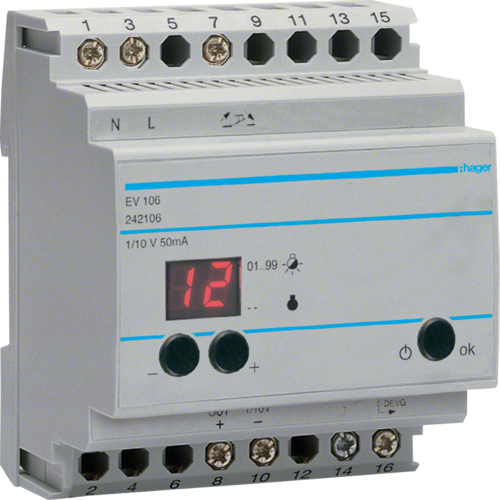

; "EV106 Televariator pilot 1-10V")
; "1-10V-TASTSTEUEREINHEIT__WIRING-SYMBOL")
; "IP20__PROTECTION-SYMBOL")
| Art Nr.: | EV106 |
| Nr. EAN: | 3250612421060 |
| Amb.: | 1 u.m. |
Proprietăți tehnice |
închide tot
deschise| Tip comandă: | 1-10V |
| Tip de montaj: | Şină DIN |
| Aplicabil cu buton: | da |
| Aplicabil cu senzor de mișcare: | nu |
| Dimmer 1-10 V: | da |
| Dimmer DALI: | nu |
| Dimmer DSI: | nu |
| Dimare: | nu |
| Sistem patentat al producătorului: | nu |
| Dimmer cu taste: | da |
|
| Distanță maximă a conexiunilor: | 50 m |
| Interfață: | interfață 1-10V |
| |
| Tensiune nominală de regim curent alternativ: | 230 V |
| Frecvenţă: | 50 Hz |
| Tensiune lucru: | 230 V |
| Tensiune lucru: | 230 V +/- 10% |
| Tensiune de comandă: | 195,5 / 230 V |
| Curent de control 1-10V (master): | 50 mA |
| Curent de control 1-10V (slave): | 50 mA |
| Curent nominal: | 10 A |
| Lungimea max. a cablurilor către butoane: | 50 mm |
| Lungime cablu 1-10V: | 50 m |
| Putere absorbită: | 3 W |
| Consum energie (funcțional): | 3 W |
| Consum energie (standby): | 1 W |
| Putere disipată totală în condiţii de curent nominal: | 1 W |
| Pierdere de putere pe bobină: | 1,3 W |
| Acoperire suprafață: | altele |
| Clasă izolație senzor: | Clasa I |
| Culoare: | gri |
| Culoare: | RAL 7035 - gri deschis |
| Material: | altele |
| Aspect suprafață: | mat |
| Adâncimea produsului instalat: | 65 mm |
| Înălţimea produsului instalat: | 85 mm |
| Înălţime de montaj: | 0 / 1000 m |
| Lungime: | 65 mm |
| Lăţime produsului instalat: | 71 mm |
| Lățime dispozitiv montat pe șină (RMD): | 4 modules |
| Tip de fixare: | Cu gheară |
| Aplicabil cu infraroșu: | nu |
| Aplicabil cu indicator de prezență: | nu |
| Aplicabil cu programator orar: | da |
| Aplicabil cu buton de transmisie: | nu |
| Tip de montaj: | Şină DIN (REG) |
| Mod de instalare: | pentru montare pe șină DIN |
| Diametrul conexiunii cu conductor flexibil: | 1 - 6 mm² |
| Diametrul conexiunii cu conductor rigid: | 1,5 - 10 mm² |
| Tipul sarcinii: | 1-10 V |
| Secțiune transversală a conductorului (flexibil): | 1…16 mm² |
| Secțiune transversală a conductorului (rigid): | 1,5…10 mm² |
| Conexiune: | Conexiune pentru butoane cu iluminare (max. 5 mA) sau standard |
| Tip de conexiune: | Tehnică de înfiletare |
| |
|
| contact comutator fără potențial: | 16 A, 230 V~ AC1 |
| Memorare flux luminos: | da |
| Autorizaţii: | CE |
| Tip de protecţie IP: | IP20 |
| Fără halogen: | nu |
| Temperatură lucru: | -10…45 °C |
| Temperatură depozitare/transport: | -20…60 °C |
| Compoziție: | Element de bază |
| Gamă produse: | EV |
| Linie principală proiectare: | Домашняя электроника |
Sub rezerva modificărilor tehnice ulterioare
